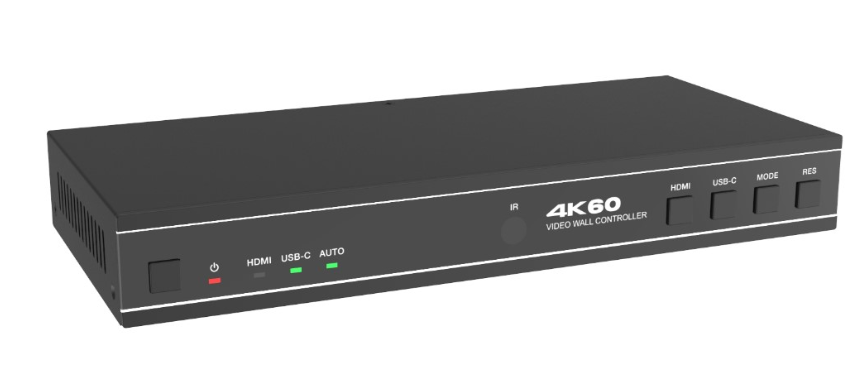

Controller Video Wall 1x4 HDC-TWB14, HDMI 2.0 și USB-C, 4K60Hz 4:4:4

HDC-TWB14 este un controller profesional pentru video wall, conceput pentru captarea, scalarea și distribuirea digitală în timp real a semnalului video către un sistem format din ecrane LCD. Cu intrări HDMI 2.0 și USB-C, ieșiri HDMI multiple, suport 4K@60Hz 4:4:4 și funcții dedicate de configurare video wall, acest echipament este potrivit pentru retail, showroom-uri, săli de conferință, recepții, spații HoReCa, educație și aplicații digital signage.

Controller compact pentru sisteme video wall

Controllerul Video Wall HDC-TWB14 este proiectat pentru instalări AV în care este necesară distribuirea unui semnal video către mai multe display-uri. Echipamentul poate fi utilizat pentru configurări video wall precum 1x4, 4x1, 2x2, 1x3, 3x1, 1x2 sau 2x1, oferind flexibilitate pentru proiecte de dimensiuni mici și medii.

Intrări HDMI și USB-C pentru surse moderne

Echipamentul dispune de 2 intrări selectabile: HDMI și USB-C. Acest lucru îl face potrivit atât pentru surse AV clasice, cât și pentru laptopuri sau dispozitive moderne cu ieșire USB-C, oferind o soluție practică pentru prezentări, afișaj comercial și sisteme de semnalistică digitală.

Rezoluție 4K60Hz 4:4:4 și compatibilitate profesională

HDC-TWB14 suportă rezoluție de intrare de până la 4K@60Hz 4:4:4, fiind compatibil cu HDMI 2.0, HDCP 2.2 și DP1.2a. Această performanță permite redarea clară a conținutului video, cu detalii fine și culori bine definite, în aplicații unde calitatea imaginii este importantă.

Funcții dedicate pentru video wall

Controllerul suportă mai multe moduri de configurare a peretelui video și permite ajustarea marginilor de îmbinare, astfel încât imaginea să fie afișată corect pe mai multe ecrane. Funcția de rotire a imaginii la 180° oferă flexibilitate suplimentară în instalare, mai ales în configurațiile unde display-urile sunt montate în poziții speciale.

Separare audio și control flexibil

Echipamentul poate separa semnalul audio de semnalul video, oferind ieșire audio optică digitală și ieșire audio analogică L/R. Controlul se poate realiza prin butoanele de pe panoul frontal, telecomandă IR sau RS-232, ceea ce îl face ușor de integrat în sisteme AV profesionale.

► Instalare simplă, fără driver

HDC-TWB14 este o soluție plug and play, fără a fi necesară instalarea unui driver. Este recomandat pentru aplicații unde se dorește o implementare rapidă, stabilă și ușor de utilizat.

Specificații tehnice

Model

✓ HDC-TWB14

Descriere generală

✓ Controllerul de Video-Wall 1x4 de 18 Gbps este conceput pentru a realiza captarea, scalarea, și distribuirea digitală in timp real a semnalului de intrare = ce poate avea o mare varietate de rezolutii = către peretele video format din ecrane LCD.
✓ Dispune de 2 intrări selectabile: HDMI și USB-C cu rezoluție de până la 4K@60 4:4:4 și 4 ieșiri HDMI.
✓ Suportă mai multe moduri Video-Wall, care pot fi setate pentru matricea de 4 ieșiri HDMI.
✓ Echipamentul poate efectua separarea semnalului audio de video, fiind dotat atat cu ieșire audio optică digitală cat și analogică stanga/dreapta.

Caracteristici principale

✓ Compatibil cu HDMI 2.0, HDCP 2.2 și DP1.2a
✓ Suportă semnal HDMI sau USB-C pe intrare, iar rezoluția maxima acceptata este de până la 4K@60Hz 4:4:4
✓ Suportă funcția de separare audio din semnalul de intrare HDMI catre ieșirea audio optică respectiv ieșirea audio analogică L/R
✓ Suportă 8 moduri de configurare a peretelui video: 1x1, 2x1, 3x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
✓ Permite rotirea imaginii la 180°
✓ Permite ajustarea/corecția marginilor de îmbinare din Video-Wall
✓ Management EDID avansat
✓ Controlul echipamentului se face prin intermediul butoanelor de pe panoul frontal, al telecomenzii IR precum și prin RS-232
✓ Instalare și utilizare simpla = plug and play = fara a fi necesara instalarea vreunui driver.

Technical

✓ HDMI Compliance: HDMI 2.0b
✓ HDCP Compliance: HDCP 2.2
✓ Video Bandwidth: 594MHz/18Gbps
✓ Video Resolution: Input: up to 4K@60Hz 4:4:4
✓ Video Resolution: Output: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz
✓ Color Space: RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0
✓ Color Depth: 8/10/12-bit

Formate audio HDMI

✓ HDMI IN/OUT: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX, DTS, DTS-EX, DTS-96/24
✓ L/R OUT: PCM 2.0
✓ SPDIF(OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0

IR, latență și protecție ESD

✓ IR Level: 5Vp-p
✓ IR Frequency: 38KHz
✓ Audio Latency: No Latency
✓ Video Latency: No Latency
✓ ESD Protection: Human body model — ±8kV (Air-gap discharge) & ±4kV (Contact discharge)

Connections - Input Ports

✓ 1 × HDMI INPUT [Type A, 19-pin female]
✓ 1 × USB-C INPUT [Type C, 24-pin female]

Connections - Output Ports

✓ 4 × HDMI OUTPUT [Type A, 19-pin female]
✓ 1 × OPTICAL AUDIO OUT [S/PDIF]
✓ 1 × L/R AUDIO OUT [RCA]

Connections - Control Ports

✓ 1 × RS-232 [3pin-3.81mm phoenix connector]
✓ 1 × IR EXT [3.5mm, Stereo Mini-jack]

Mechanical

✓ Housing: Metal Enclosure
✓ Color: Black
✓ Dimensions: 220mm [W] × 100mm [D] × 30mm [H]
✓ Weight: 590g

Alimentare și mediu de lucru

✓ Power Supply: Input: AC 100-240V 50/60Hz, Output: DC 12V/1A (US/EU standard, CE/FCC/UL certified)
✓ Power Consumption: 5.5W (Max)
✓ Operation Temperature: 32°F ~ 104°F / 0°C ~ 40°C
✓ Storage temperature: -4°F ~ 140°F / -20°C ~ 60°C
✓ Relative Humidity: 20 - 90% RH (no condensation)

Video Resolution - HDMI Cable Length

✓ 4K60: 8m/26ft
✓ 4K24: 10m/32ft
✓ 1080P60: 15m/49ft
✓ HDMI Cable Length (HDMI IN / OUT)
✓ The use of “Premium High Speed HDMI” cable is highly recommended.

Concluzie

Controllerul Video Wall HDC-TWB14 este o soluție compactă și eficientă pentru configurarea sistemelor video wall cu până la 4 display-uri. Cu intrări HDMI 2.0 și USB-C, suport 4K@60Hz 4:4:4, extragere audio, control RS-232 și telecomandă IR, produsul este potrivit pentru aplicații profesionale de afișare, prezentare și digital signage.
